化学吊装电源

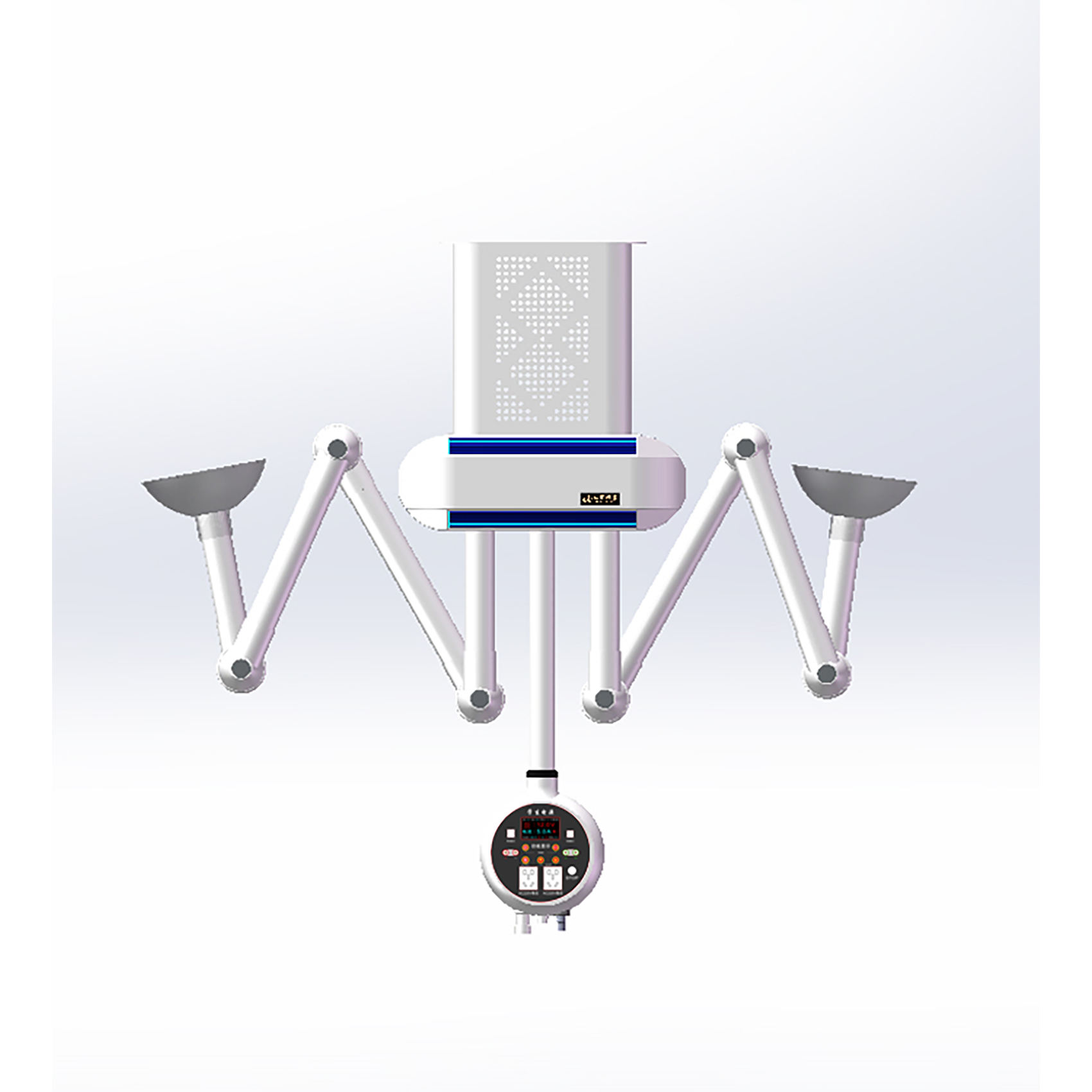

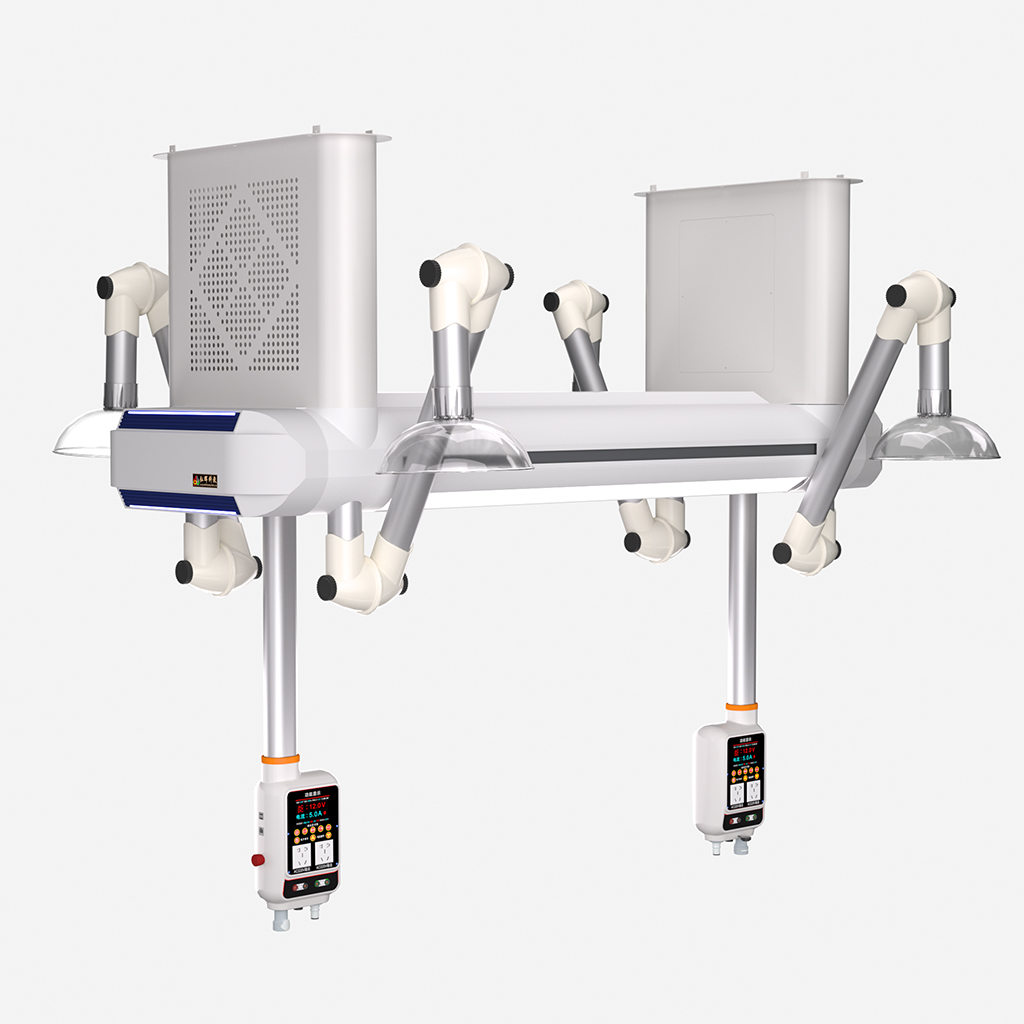

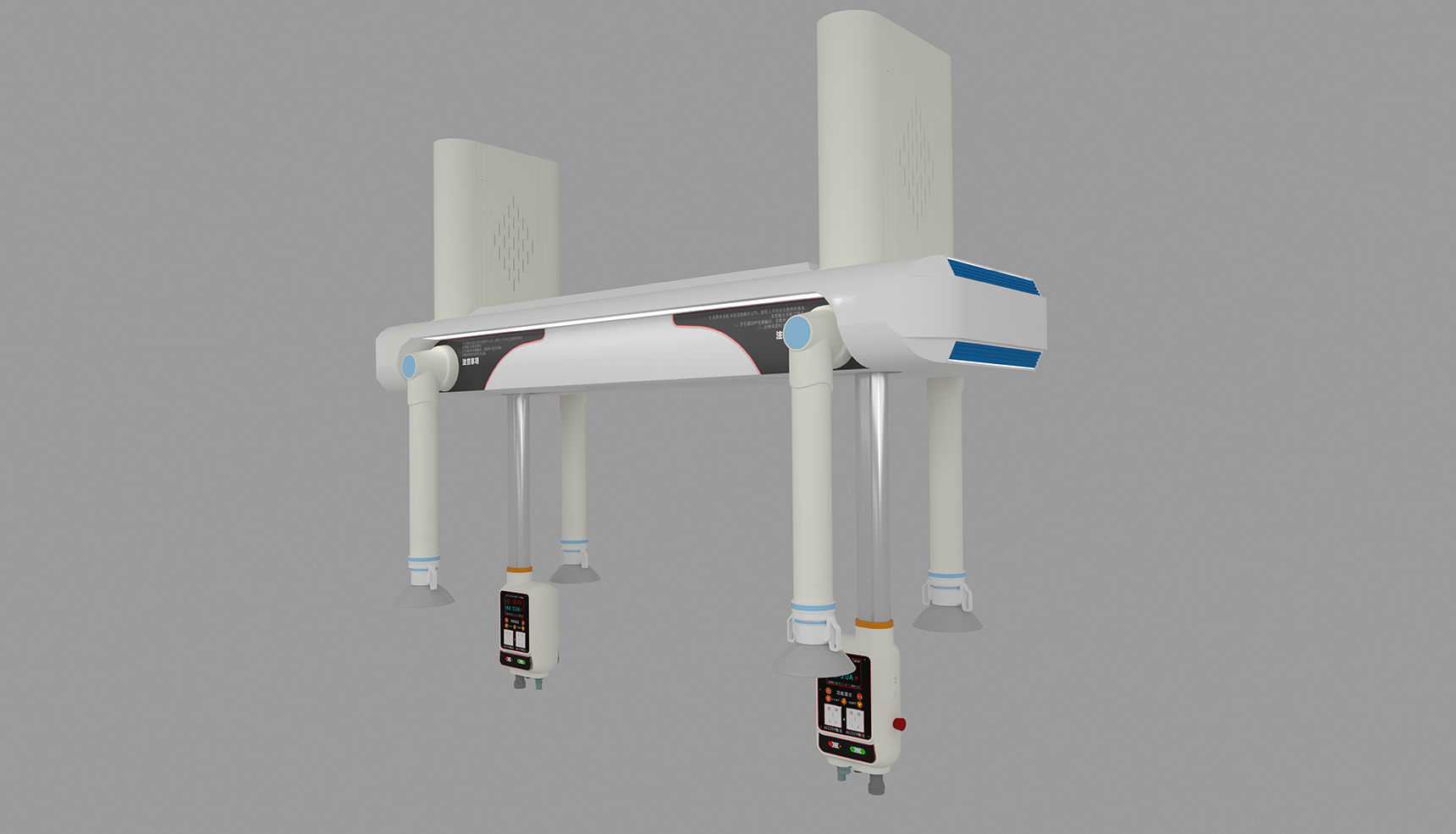

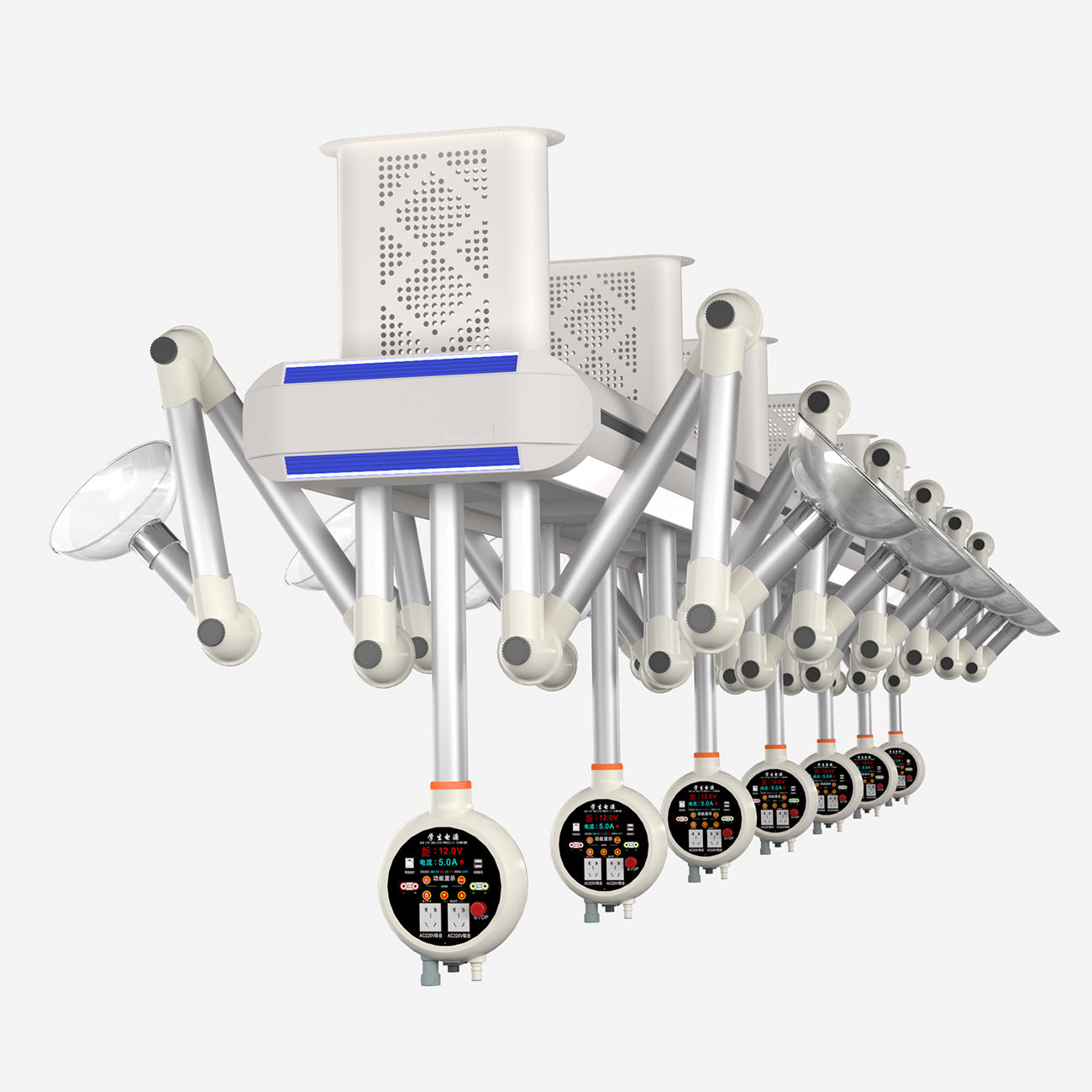

桥梁式化学吊装电源
一、吊装主体框架
1.外形尺寸：单节主体 1203×600×200mm，共 7 节；两端堵头 150×600×200mm；总长 8721mm（1203×7 + 150×2）。
2.布局配置：56 座标准配置，两排各 7 节，模块化桥梁式结构，安装整齐、承重稳固。
3.材质与工艺
1.两侧圆弧饰条：123×200×1200mm，铝合金挤压成型，表面阳极氧化，耐磨抗腐、外观高档。
2.底板：1200×400×170mm，1.2mm 厚钢板，激光切割 + 数控折弯成型；表面环氧粉末喷涂，300℃高温固化，防锈耐刮、抗化学腐蚀。
3.堵头：ABS 工程塑料，注塑一次成型；上下镶嵌 390×40mm 黑色装饰条，搭配蓝色氛围灯，整体美观统一。
二、防尘装置
整体采用封闭式箱体结构，接缝严密、防尘防水；堵头与主体无缝对接，有效阻挡实验粉尘、水雾侵入内部电器与机械结构，延长使用寿命，降低维护。
三、摇臂升降系统
1.驱动：24V 直流推杆电机，伸缩平稳、低噪长寿命。
2.运动：带动电源摇臂实现 0–90° 上下升降，定位精准、运行无卡顿。
3.材质：全套运动结构采用铝合金，轻量化、高强度、不易变形。
4.智能回位：通电系统自检，电源摇臂可自动回位；检测到航空插头插入时锁定不回位。
四、多功能电源
1.高压输出：学生端单面（可做双面）配置 2 路 220V 国标插座，由教师主控台统一锁定，锁定后不影响低压使用。
2.低压输出
1.直流：1.2–30V 可调，触摸按键，每档 0.1V
2.交流：1–30V 可调，触摸按键，每档 1V
3.显示与接口：56×85mm 液晶屏，实时显示电压 / 电流；配备 USB 接口 + 网络接口，支持充电与数据扩展。
4.安全结构：D260 圆形平扁电源盒，ABS 一次注塑成型；盒内水电分离设计，防漏电、防短路、安全可靠。
五、电源升降系统
与摇臂升降一体化联动，由 24V 推杆电机驱动，电源模块随摇臂同步升降；自锁性能好，升降无偏移、无晃动，满足实验操作高度与安全距离要求。
六、集成控制板
高集成智能主控板，统一管理：电源输出、摇臂升降、供排水监测、通风联动、485 通讯、小程序控制；具备过流 / 过载 / 过压 / 缺水保护，稳定性强。
七、急停按钮
配置独立紧急停止按钮，一键切断总电源、停止升降、关闭供排水与通风；触发灵敏、操作醒目，符合实验室安全标准。
八、USB 模块
学生端标配标准 USB 接口，支持实验设备充电、数据传输等扩展用途；接口带防尘防护，输出稳定、防短路、使用安全。
九、照明装置
1.主体 LED 照明：箱体两侧铝合金饰条圆弧底面内嵌 LED 灯，配模具特制弧形扩散板，光线柔和均匀、无眩光。
2.氛围灯：堵头装饰条内嵌蓝色氛围灯，提升整体美观与夜间辨识度。
十、供排水系统
1.进水：Φ20 加厚加密高压防爆不锈钢波纹管，搭配无泄漏快速接头，拆装便捷、密封可靠。
2.排水：由废水池、水位感应器、高扬程低电压水泵、止回阀组成智能排水系统。
3.智能控制：电脑实时监测水位，供水达设定值自动排水，排至低位自动停泵，防止空转烧毁。
十一、通风装置
1.组件：万向吸风罩由 D63 铝合金管、PP 环节、PP 透明罩口、防滑弹簧、密风圈 组成，每组四节铝合金管。
2.功能：轻拉即可下放，360° 无死角调节，定位灵活；密封吸风，高效排出实验有害气体。
十二、供电线路
强弱电分离布线，阻燃绝缘线材；高压 220V 与低压控制线路独立走线，安全间距达标；采用航空插头连接，插拔牢固、防水防脱、接触可靠。
十三、供排水管路
采用高压防爆不锈钢波纹管，耐腐蚀、抗老化、不堵不漏；快速接头对接，拆装无泄漏，适配化学实验室酸碱环境。
十四、安装附件
1.主体：标准段 7 节、堵头 2 个。
2.辅助架：教室层高＞3000mm 必须加装，长度 =层高－3000mm。
3.标准配件：吊装固定件、连接件、航空插头、快速接头、螺丝包、产品说明书等。
十五、安装调试
1.安装尺寸要求
1.吊装自身高度：600mm
2.电源摇臂放下高度：900mm
3.总下垂高度：1500mm
4.吊装安装面离地最小高度：3000mm
5.层高＞3000mm 必须加装对应高度辅助架
2.操作规范（重要）
1.放下摇臂：先插航空插头 → 再接供排水管
2.收起摇臂：先拆供排水管 → 再拔航空插头
3.系统检测到航空插头插入，摇臂不自动回位
3.调试项目：通电自检、升降回位、电压调节、供排水联动、吸风、主控台控制、微信小程序、急停功能全项调试合格后交付使用。
